纳米光学

研究纳米级的光学现象

利用光的能量深入了解纳米结构的光学特性,例如纳米粒子、纳米线、超分子、超表面和光子晶体。

观看网络研讨会
我们能帮助您实现什么?
  • 映射光学状态的局部密度
  • 表征引导和共振光学模式
  • 测量角度轮廓以研究方向性
  • 测量发射的极化以进行多极分析

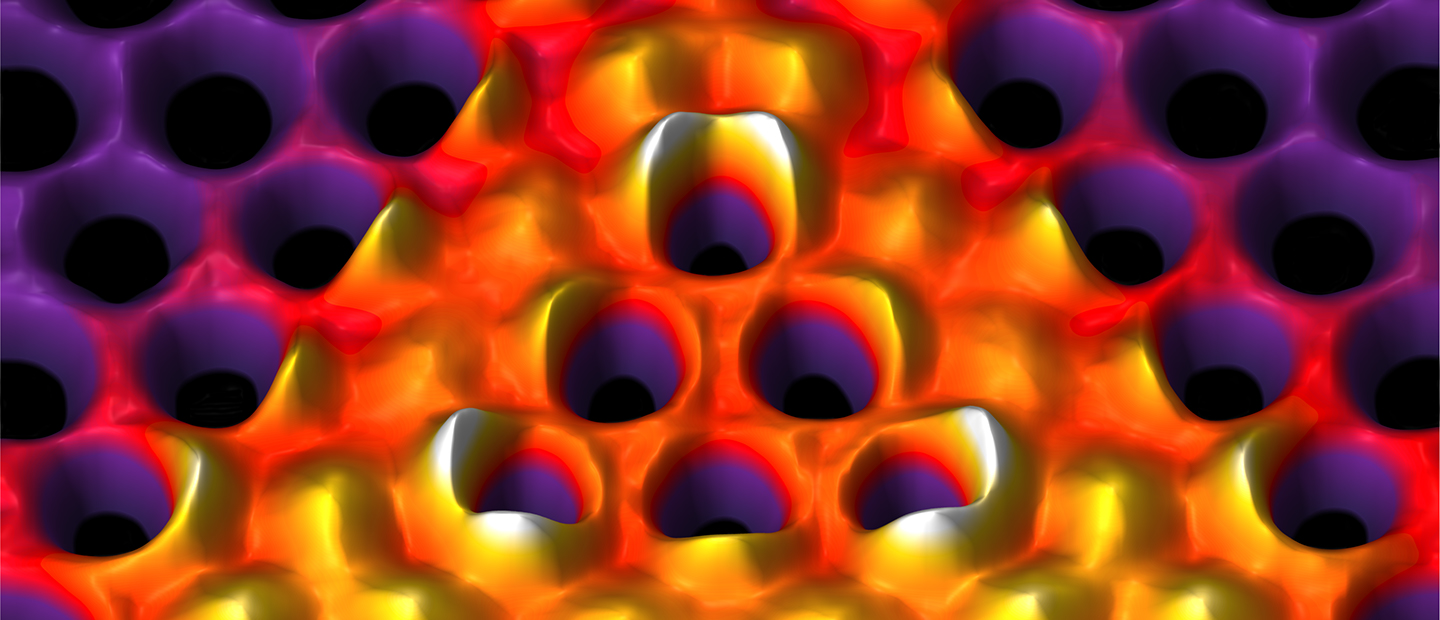

photonic crystal 1_RES

使用阴极发光探测纳米光子结构

阴极发光成像(Cathodoluminescence)是研究纳米级纳米结构和光学现象的有力方法。电子束充当非常纯的局部激发源。阴极发光产生的高光谱发光图可以阐释光学状态的局部密度,该密度决定了光与物质的耦合程度,反之亦然。此外,阴极发光产生的角度分辨图像可以用来测量光发射的方向性和偏振。 阴极发光

通常用于研究金属以及介电和半导体纳米结构,包括纳米粒子纳米线、超分子、超表面和光子晶体。这些结构可用于(生物)传感,荧光增强,非线性光学,LED,太阳能电池,集成光子学,激光器等领域。

了解我们如何在您的研究领域帮助您

我们能为您提供什么

FeatureIcon_CL_SVG_270x270_Imaging modes
实验自由

尝试不同的模式以了解有关纳米光子结构的更多信息

FeatureIcon_CL_SVG_270x270_Comparable data
超越常规阴极发光成像

分析发射的方向性和极化

FeatureIcon_CL_SVG_270x270_image and inspect large areas
强大而快速的解决方案

使用模块化和灵敏的阴极发光检测器,使您得以专注于研究样本本身

FeatureIcon_CL_SVG_270x270_Customer support
Delmic应用专家的全力支持

在我们的应用专家的帮助下,充分利用您的阴极发光系统

使用阴极发光能取得什么成果?

阴极发光可用于直接可视化半导体纳米粒子的内部模态结构。将粒子组合成复杂的几何形状可实现更大的光学响应可调性,并且是将其与宏观设备(例如LED或太阳能电池)集成的关键。阴极发光能将粒子之间的电磁耦合可视化,而这对确定这些系统的光学性质起到关键作用,并形成模式上的混合。

MediaResize Si_dimersCL_RES MediaResize Si_dimersSEM_RES
来自高光谱CL数据集的λ= 450 nm处的空间CL分布。由于粒子之间的耦合而引起的模式杂交在CL测量中表现为二聚体外边缘处发射概率的提高。图片由Jorik van de Groep博士(美国宇航局,UvA)提供。另请参见J. van de Groep等。 Optica 3,93-99(2016年)
Ruggero Verre_Quote

Delmic开发出高度集成的CL解决方案,并提供了出色的一对一支持,这对我们的研究起到很大的帮助。

Ruggero Verre博士

-

查尔默斯工业大学

查看案例

寄送您的样本 免费体验测量

将您的样本寄送给我们,看看我们的系统到底能为您测量什么。
